1、類圖的作用

創新互聯建站是一家專注于成都網站制作、網站設計、外貿網站建設與策劃設計,牟平網站建設哪家好?創新互聯建站做網站,專注于網站建設十年,網設計領域的專業建站公司;建站業務涵蓋:牟平等地區。牟平做網站價格咨詢:13518219792

類圖，用于描述系統中的類與類之間的各種關系。

2、類圖中的元素和關系

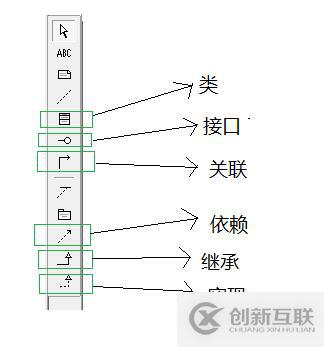

類圖中的元素包括：類和接口。

類圖中的關系包括：繼承（父子類關系）、實現（類與接口關系）、關聯（全局變量，組合/聚合）、依賴（局部變量）

2.1、類的創建

public class Person{
	private Integer id;
	private String name;
	public void setName(String name){
		this.name=name;
	}
	public String getName(){
		return name;
	}
}

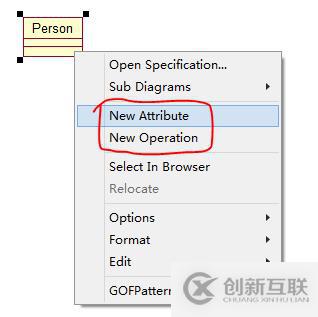

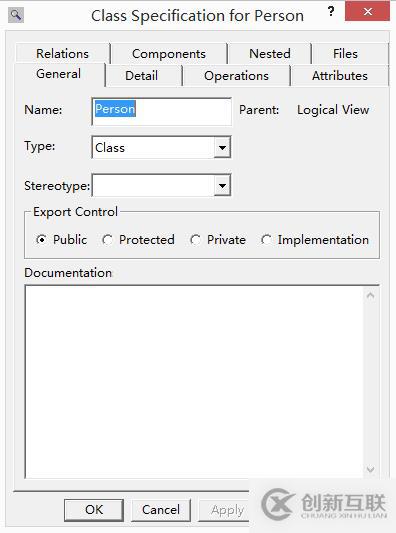

為Person類添加屬性和操作

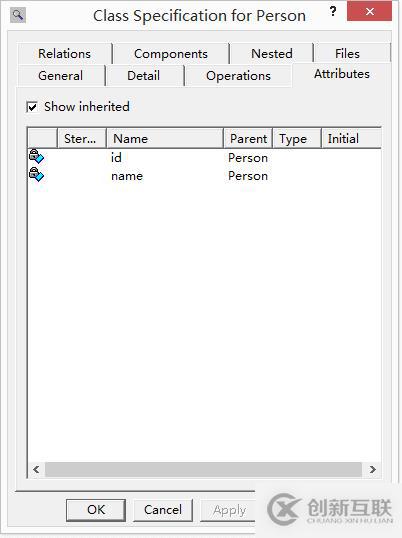

Person類的屬性界面

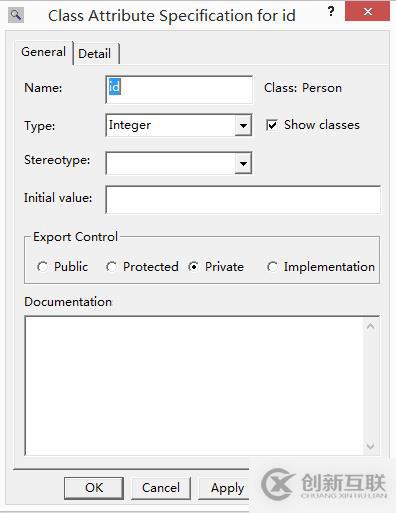

修改id屬性

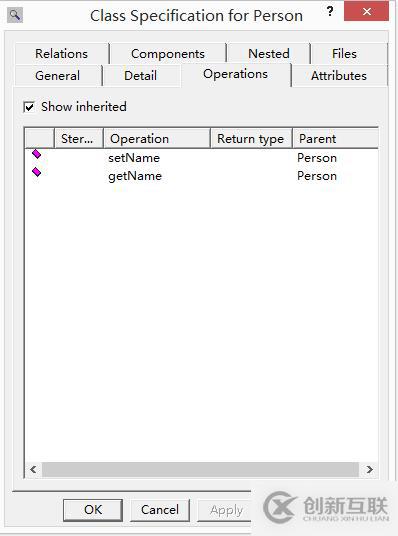

Person類的操作界面

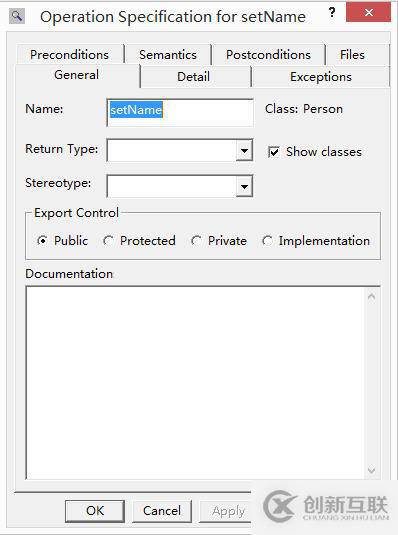

修改setName方法

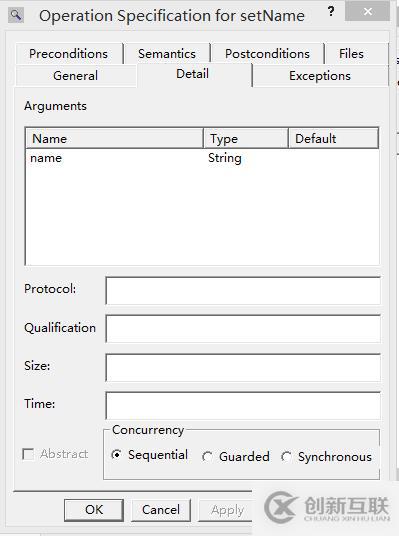

為setName方法添加參數

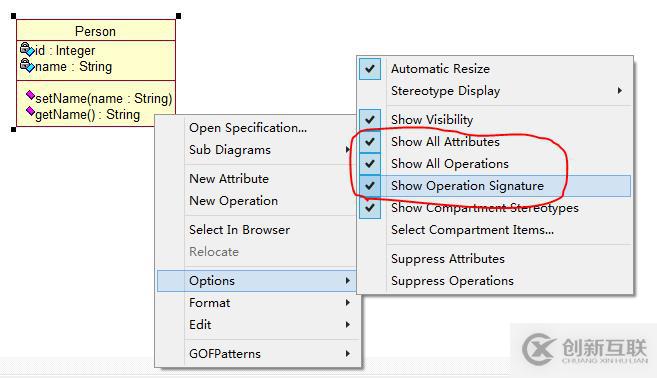

隱藏Person類顯示的幾個選項

2.2、接口的創建

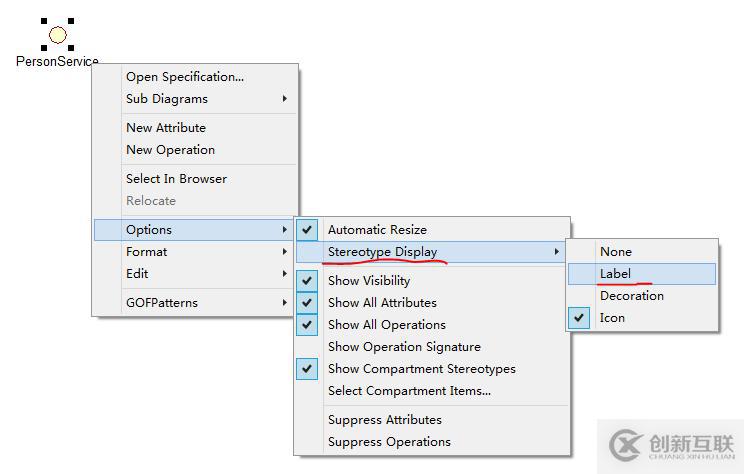

修改接口的顯示樣式

改變之后的樣子

2.3、類圖-繼承關系

public abstract class BaseDaoImpl{
	public void save(Object entity){
	}
	public Object findObject(Object id){
	}
}
public class UserDaoImpl extends BaseDaoImpl{
}

2.4、類圖-實現關系

public interface UserDao {
}
public class UserDaoImpl implements UserDao {
}

2.5、類圖-關聯關系

關聯關系，實際上就是類與類之間的聯系

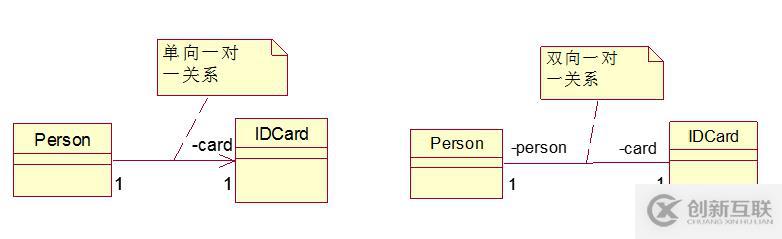

關聯具有導航性：即雙向關系或單向關系

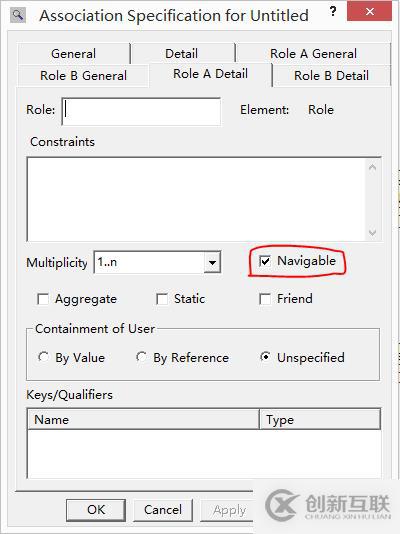

在Rational Rose中，關聯關系有一個屬性叫Navigable來決定是否顯示箭頭。注意：當關聯關系的兩側都使用Navigable時，則不顯示箭頭。

2.5.1、關聯之聚合關系（By Ref）

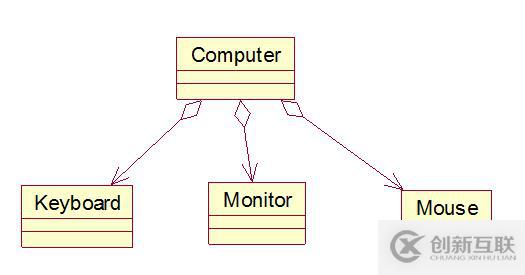

聚合關系,表示的是整體和部分的關系，整體與部分可以分開。

UML中，聚合關系使用帶空心菱形的實線來表示

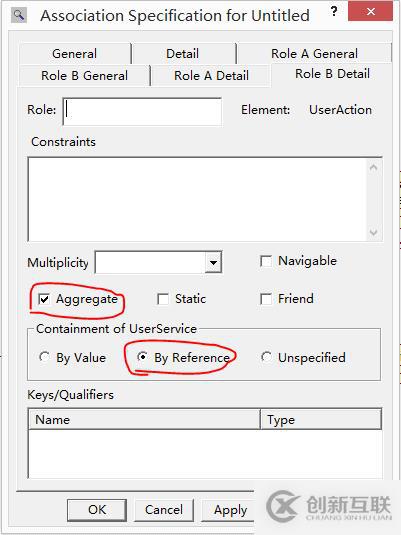

Rational Rose中，聚合關系由Aggregate和By Reference實現。

2.5.2、關聯之組合關系（By Value）

也是整體與部分的關系，但是整體與部分不可以分開;部分離開整體沒有實際意義。

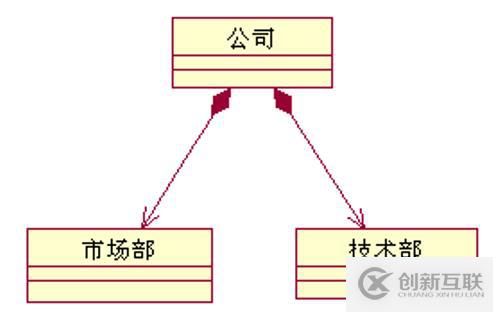

使用帶實心菱形的實線來表示

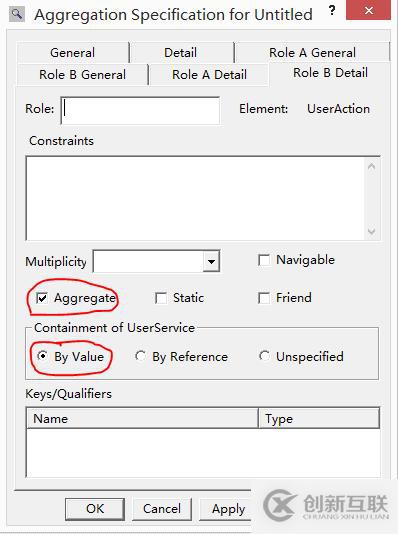

Rational Rose中，組合關系由Aggregate和By Value實現。

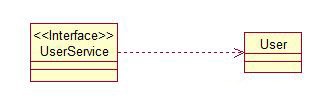

2.6、類圖-依賴關系

如果A類的一個成員變量是B類型，那么A和B之間是“關聯關系”；

如果A類的一方法接受B類型的局部變量，那么A和B之間是“依賴關系”。注意：此處的“依賴關系”和Spring的依賴注入是不同的概念，要注意區分。

依賴關系：A類使用到了另一個B類型，A和B的關系具有:臨時性的、偶然性,但是B類的變化會影響到A；代碼層面，類B作為參數被類A在某個method方法中使用。

注意：此處的關聯關系是全局的,依賴關系是局部的,在Spring中的依賴注入,就是這里的關聯關系。

3、類圖示例

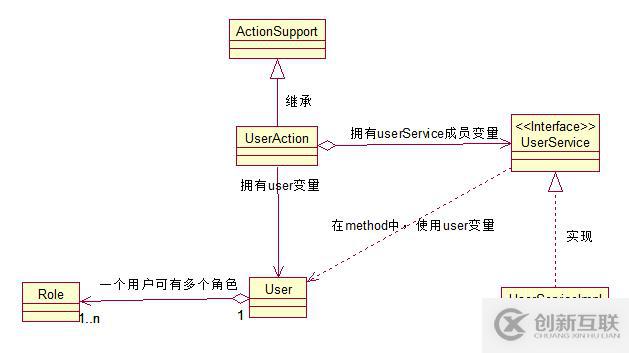

類圖總結:

Show visibility :顯示屬性和方法可見性

Show all Attribute: 顯示所有屬性

Show all operactions 顯示所有方法

Show operation Signature  顯示方法聲明

Show operation Stereotype  方法類型
